整機狀態

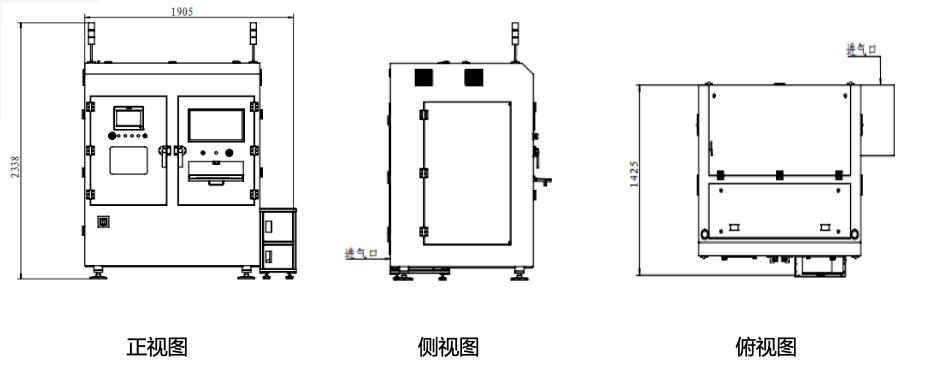

設備尺寸

長 1900mm×寬 1425mm×高 2340mm

設備總重量

約2000kg

設備供電

220AC 50Hz

檢測參數

可檢測產品尺寸規格

產品尺寸:228×50mm (可根據實際產品尺寸調整)

單個FOV檢測效率

<1秒

單個FOV檢測芯片數

1~4顆(金線可滿足4顆檢測)

控制系統

控制電機

采用高精度全進口伺服電機

手動控制方式

可通過鼠標、鍵盤、觸摸屏控制

CNC編程檢測

可CNC編程跑位檢測，不同產品保存對應檢測工程，分類存儲，隨時調用。

X射線源

類型

透射式封閉管(可達到開放式射線源檢測效果，且壽命長、免維護)

最大電壓(代表穿透能力)

110kV(可選130kV閉管/160kV開管)

成像器

類型

高清數字平板探測器

分辨率

100 Lp/cm

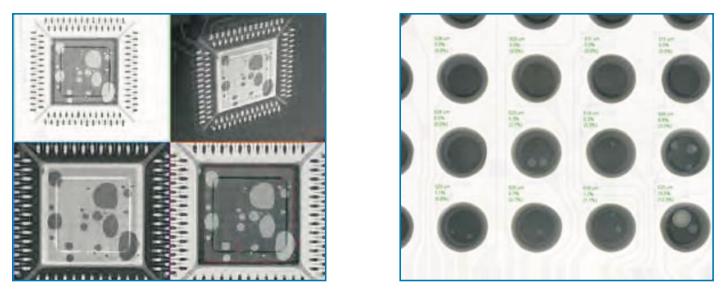

可檢測缺陷

Wire Bonding線檢測/Bump檢測

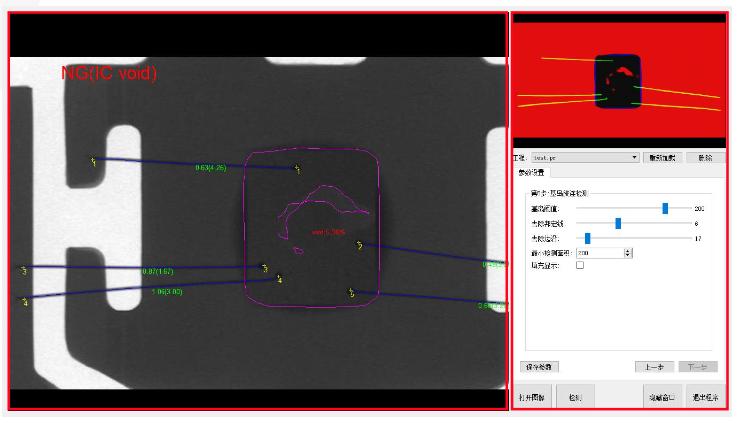

引線曲率不良、斷線、焊點偏移、IC位置偏移、焊接空洞及邊緣破損(算 法可擴展)

設備軟件

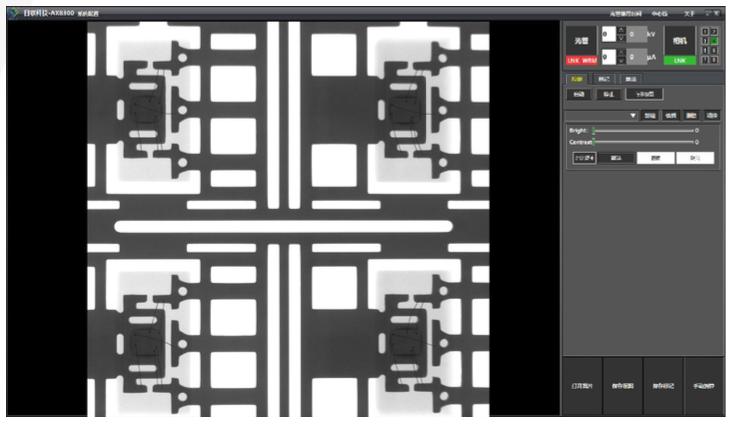

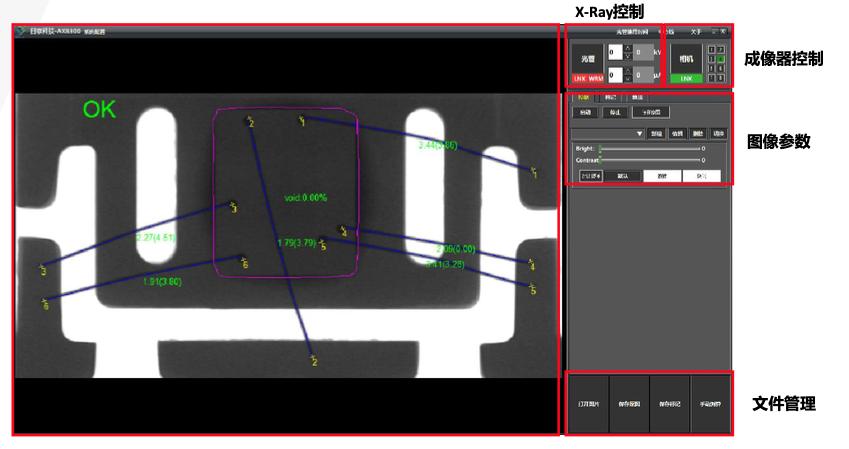

可視化軟件界面，操作便捷，界面友好。包括核心件控制、圖像參數、文件管理等。

數據接口

提供通訊接口，可連接MES/ EAP等工廠管理追溯系統，實現數據上傳下達。

安全性(輻射劑量)

< 1μSv/h，滿足輻射防護安全標準。
